Collecteur de distribution d'oxygène OVD : Usinage sur mesure et vérification des connexions

Un collecteur de distribution d'oxygène OVD attire rarement l'attention jusqu'à ce qu'une dérive se produise. Il se situe entre le panneau d'alimentation en gaz et le chalumeau ou la rangée de brûleurs, divisant l'oxygène en plusieurs canaux et le distribuant aux débits et pressions requis par chaque position de brûleur. Sur une ligne de dépôt externe en phase vapeur, le collecteur de distribution d'oxygène OVD est le composant qui transforme une alimentation unique en un débit reproductible et spécifique à chaque position.

Lorsqu'il est usiné avec précision et que ses connexions sont vérifiées avant installation, le processus de dépôt a tendance à se comporter de manière prévisible. Dans le cas contraire, les ingénieurs se retrouvent souvent à poursuivre une instabilité de flamme, un dépôt de suie irrégulier ou une décroissance lente de pression difficile à attribuer à un seul raccord. Cet article couvre la fonction d'un collecteur de distribution d'oxygène OVD, ce qui importe dans l'usinage sur mesure, et comment vérifier les connexions afin qu'un remplacement ou un nouveau collecteur n'introduise pas de nouvelles variables dans un processus de dépôt externe en phase vapeur.

Fonction du collecteur de distribution d'oxygène OVD

Le collecteur de distribution d'oxygène OVD est un composant de routage de gaz à plusieurs orifices. Dans une installation OVD typique, l'oxygène est utilisé à la fois comme gaz vecteur et comme réactif, et il doit être réparti entre plusieurs positions de chalumeau ou de brûleur le long du tour de dépôt. Le collecteur reçoit une alimentation unique et la divise en canaux de sortie distincts, chacun pouvant nécessiter une taille d'orifice spécifique, une géométrie de passage interne et un type de connexion particuliers.

Contrairement à un simple té de tuyauterie, un collecteur de distribution d'oxygène OVD correctement usiné est conçu de sorte que l'écoulement à travers chaque sortie soit reproductible et, lorsque nécessaire, équilibré.

Le diamètre des passages internes, la longueur des passages, la géométrie des coudes et l'état de surface influencent tous le comportement du gaz lorsqu'il se déplace de l'entrée vers chaque sortie. Pour les applications de collecteur d'équipement de préforme, cela importe car de petites différences de résistance à l'écoulement entre les canaux peuvent se traduire par des différences visibles de forme de flamme ou de taux de dépôt à la surface de la préforme.

Un collecteur de distribution d'oxygène OVD sur mesure peut également intégrer des fonctions supplémentaires : caractéristiques de montage, orifices pour capteurs ou manomètres, connexions de purge et interfaces d'étanchéité. Chacune de ces fonctions ajoute des exigences d'usinage qui doivent être consignées dans le plan et vérifiées après production.

Pourquoi l'usinage sur mesure est souvent nécessaire

Les collecteurs standard correspondent rarement à une plateforme OVD existante. L'espacement des brûleurs, les normes de connexion, les configurations d'armoire et les interfaces de panneau de gaz varient entre les générations d'équipement et entre les producteurs de fibres qui ont modifié leurs lignes au fil du temps. Un collecteur de distribution d'oxygène OVD conçu pour une configuration peut ne pas convenir à une autre, même si la fonction générale est identique.

Production basée sur des plans versus rétro-ingénierie

Lorsque les plans originaux sont disponibles, l'usinage sur mesure d'un collecteur de distribution d'oxygène OVD est relativement simple : la pièce est produite selon les dimensions, matériaux et spécifications de connexion indiqués. Lorsque les plans sont manquants ou incomplets, la rétro-ingénierie devient nécessaire. Cela implique de mesurer la pièce existante, d'identifier les types de filetage et les surfaces d'étanchéité, et de documenter la géométrie des passages internes qui peut ne pas être directement visible.

Pour les collecteurs issus de la rétro-ingénierie, le résultat critique est un ensemble de plans que l'atelier d'usinage et l'utilisateur final peuvent approuver avant production. Cela réduit le risque d'une pièce qui s'adapte mécaniquement mais se comporte différemment en service. Les fournisseurs qui proposent l'approvisionnement et la rétro-ingénierie de brûleurs OVD et VAD sur mesure structurent généralement leur travail autour de cette approche axée sur les plans, afin que les décisions dimensionnelles et matérielles soient documentées plutôt que supposées.

Sélection des matériaux pour les corps de collecteur

Le matériau du collecteur dépend de la fonction du composant, de l'exposition à la température, de l'environnement chimique et des exigences d'ingénierie de la ligne OVD spécifique. Les nuances d'acier inoxydable sont courantes lorsque la résistance à la corrosion et la stabilité structurelle sont nécessaires. L'aluminium peut être approprié pour certains composants de montage ou structurels où le poids et le comportement thermique sont acceptables, bien qu'il ne soit pas un substitut universel à l'acier inoxydable en service oxygène.

Le choix doit être fait en fonction du plan, des exigences de compatibilité des gaz et des conditions de fonctionnement — et non par catégorie seule. Lorsque des composants en aluminium sont spécifiés, ils sont généralement produits et inspectés selon la même discipline de plan que les pièces en acier inoxydable. Les pièces OVD en aluminium sont un exemple de la façon dont la sélection des matériaux suit la fonction plutôt que la commodité.

Considérations clés d'usinage pour un collecteur d'oxygène OVD

Plusieurs détails de conception et de production déterminent si un collecteur de distribution d'oxygène OVD sur mesure fonctionnera comme prévu. Les plus importants sont la géométrie interne, l'emplacement des orifices, les filetages et les surfaces d'étanchéité.

Géométrie des passages internes

Les alésages internes du collecteur de distribution d'oxygène OVD déterminent la manière dont l'oxygène circule de l'entrée vers chaque sortie. Les angles internes vifs, les changements brusques de diamètre et les finitions de alésage rugueuses peuvent créer de la turbulence et un débit incohérent entre les canaux. Un collecteur bien usiné utilise des transitions douces, des diamètres d'alésage constants là où la conception l'exige, et une finition de surface contrôlée à l'intérieur des passages.

Comme la géométrie interne est difficile à inspecter après l'assemblage, elle doit être vérifiée au stade de l'usinage. C'est l'une des raisons pour lesquelles la production de collecteurs bénéficie d'un processus stable et documenté plutôt que d'une improvisation ponctuelle.

Emplacement et orientation des orifices

Les positions des orifices doivent correspondre aux composants d'accouplement — le panneau de gaz du côté entrée et les raccords de torche ou de brûleur du côté sortie. Les erreurs d'orientation angulaire qui semblent mineures sur un dessin peuvent devenir importantes lorsque le collecteur de distribution d'oxygène OVD est installé dans une armoire confinée. La vérification de l'emplacement et de l'orientation des orifices par rapport au dessin avant expédition est une étape fondamentale mais importante.

Filetages et surfaces d'étanchéité

Le type de filetage, le pas et la méthode d'étanchéité (joint facial, joint torique, joint plat ou joint conique) doivent être confirmés par rapport au matériel d'accouplement. Les normes de filetage mélangées ou mal identifiées sont une source courante de fuites et de filetages croisés lors de l'installation. Les surfaces d'étanchéité sur un collecteur de distribution d'oxygène OVD doivent être planes, exemptes de marques d'outils et finies selon les spécifications du dessin.

Caractéristiques de montage et structurelles

Les schémas de trous de montage, les interfaces de support et tout renforcement structurel doivent être usinés conformément au dessin afin que le collecteur de distribution d'oxygène OVD puisse être installé sans forcer ni caler. Pour les lignes OVD où le collecteur est monté près de la zone de la torche, la dilatation thermique et les vibrations doivent être prises en compte dans la conception du montage.

Comme le collecteur est souvent situé près de la rangée de brûleurs, les ingénieurs évaluant les composants adjacents peuvent également examiner la géométrie des trous de la plaque frontale du brûleur OVD et les étapes d'inspection dans le cadre de la même revue d'interface.

Vérification des connexions avant installation

La précision d'usinage ne garantit pas une installation sans fuite. La vérification des connexions est une étape distincte, et elle doit être effectuée sur l'établi avant que le collecteur de distribution d'oxygène OVD ne soit installé dans le système de gaz. Les vérifications suivantes sont des pratiques générales et doivent être adaptées à la documentation spécifique de l'équipement et aux procédures du site.

1. Inspection visuelle des filetages et des joints. Vérifier la présence de bavures, de débris ou de surfaces d'étanchéité endommagées. Tout matériau étranger dans un passage d'oxygène doit être éliminé à l'aide de méthodes conformes aux procédures de manipulation propre à l'oxygène.
2. Vérification de l'engagement du filetage. Confirmer que les raccords correspondants se vissent manuellement et sans effort avant l'application de tout couple. Un engagement forcé indique généralement une incompatibilité de filetage.

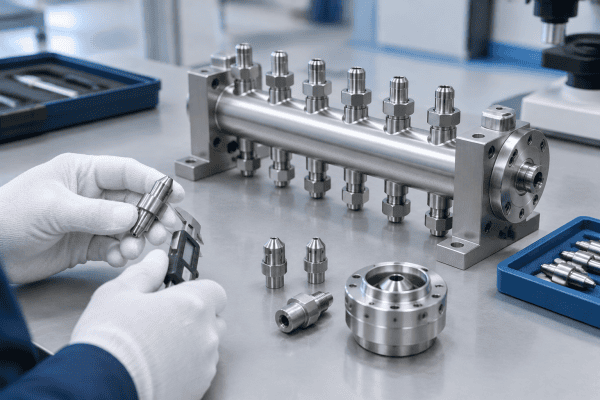

3. Vérification dimensionnelle. Mesurer l'espacement des orifices, les dimensions face-à-face et les positions des trous de montage par rapport au plan. Cela permet de détecter les erreurs d'usinage avant qu'elles ne deviennent des problèmes d'installation.

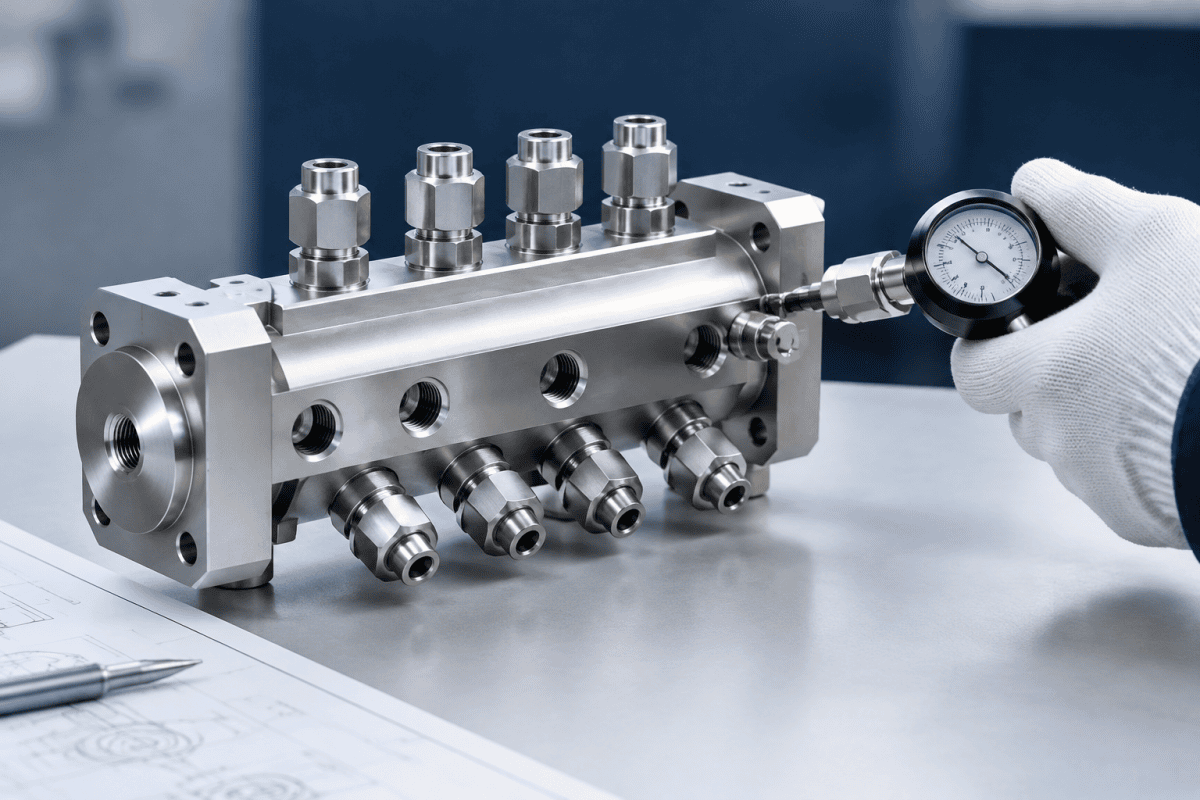

4. Essai de pression ou de fuite. Suivre les procédures du fabricant de l'équipement et les exigences de sécurité du site pour les essais de pression. La méthode, la pression d'essai et les critères d'acceptation doivent provenir de documents approuvés, et non d'hypothèses générales.
5. Vérification du débit lorsque requis. Si le collecteur de distribution d'oxygène OVD est conçu pour équilibrer le débit entre les sorties, une vérification du débit peut être appropriée avant l'installation. La méthode d'essai doit être définie par l'ingénieur de procédé.

Chacune de ces étapes produit des informations. Si une vérification échoue, la cause est identifiable — une erreur dimensionnelle, une incompatibilité de filetage, une face d'étanchéité endommagée ou un problème d'assemblage — plutôt qu'une fuite inexpliquée après l'installation.

Où les problèmes de connexion ont tendance à se manifester

En pratique, la plupart des problèmes de connexion sur un collecteur de distribution d'oxygène OVD apparaissent aux orifices de sortie qui s'accouplent avec la torche ou l'ensemble brûleur, et à l'orifice d'entrée qui s'accouple avec le panneau de gaz. Ce sont les joints qui subissent le plus de manipulations lors de l'installation et le plus de cycles thermiques en fonctionnement.

Pour les interfaces côté brûleur, l'ajustement entre la sortie du collecteur et l'entrée de la torche mérite d'être vérifié par rapport au plan de la torche, et pas seulement au plan du collecteur. Les recommandations associées sur le remplacement du brûleur auxiliaire de queue et les vérifications d'interface couvrent des étapes de vérification similaires des surfaces d'accouplement, et la même logique s'applique à toute connexion collecteur-torche.

Documentation des résultats de vérification

L'enregistrement du résultat de chaque vérification sur un collecteur de distribution d'oxygène OVD crée une référence pour la maintenance future. Un simple enregistrement de vérification — dimensions des orifices, notes d'engagement de filetage, résultats d'essais de fuite et relevés de débit le cas échéant — raccourcit le prochain cycle de remplacement et donne aux équipes de maintenance une base de référence si les performances changent ultérieurement.

L'enregistrement doit également mentionner la méthode de nettoyage utilisée et les conditions ambiantes lors des essais, car la température et l'humidité peuvent influencer certaines méthodes d'essai de fuite.

Problèmes courants et comment les aborder

Lorsqu'une ligne OVD présente des symptômes pouvant impliquer le collecteur, l'objectif est de distinguer les causes possibles des diagnostics confirmés. Plusieurs symptômes sont souvent attribués au collecteur de distribution d'oxygène OVD, mais tous ne proviennent pas de celui-ci.

• Flamme ou dépôt inégal entre les positions de brûleur. Les causes possibles incluent un déséquilibre de débit du collecteur, des passages partiellement obstrués ou un problème au niveau du brûleur lui-même. La vérification consiste à comparer le débit ou la pression à chaque sortie et à inspecter les composants du brûleur séparément.
• Dérive de pression pendant un cycle. Cela peut provenir du collecteur, d'un régulateur, d'une connexion fuyarde ou d'un changement ailleurs dans le système de gaz. Un contrôle de fuite par étapes et une comparaison de débit aident à localiser la source.
• Fuite au niveau d'une connexion du collecteur. Souvent un problème de surface d'étanchéité ou d'engagement de filetage plutôt qu'un défaut du corps du collecteur. Inspecter le joint spécifique avant de remplacer le collecteur de distribution d'oxygène OVD.
• Contamination dans le circuit d'oxygène. Peut provenir de l'alimentation, du collecteur ou des composants en aval. L'échantillonnage et l'inspection en plusieurs points aident à identifier l'origine.

Pour les problèmes liés au comportement du brûleur plutôt qu'au collecteur, des articles techniques associés tels que la discussion sur l'équilibrage de pression et la dynamique des flux de gaz dans les torches OVD et VAD multicanaux et l'analyse de la dérive du profil d'indice de réfraction et la concentricité du brûleur peuvent aider à séparer les causes liées au collecteur de celles liées à la torche.

Séquence de diagnostic pour les défauts présumés du collecteur

Une séquence de diagnostic structurée réduit le risque de remplacer un collecteur de distribution d'oxygène OVD qui n'était pas la source réelle du problème. Commencer par confirmer le symptôme — quelle position de brûleur, quel canal de gaz, et si la déviation est constante ou intermittente. Ensuite, comparer les pressions ou débits de sortie sur tous les canaux dans des conditions d'alimentation contrôlées.

Si une sortie dévie, inspecter le passage et la connexion correspondants. Si toutes les sorties dévient ensemble, la cause est plus probablement en amont : pression d'alimentation, comportement du régulateur ou connexion d'entrée partagée. Cette distinction — canal unique versus tous les canaux — est souvent le moyen le plus rapide de cibler la recherche avant tout démontage de composant.

Préparation d'une demande d'approvisionnement pour un collecteur sur mesure

Une demande d'approvisionnement claire raccourcit le chemin entre la demande et la pièce utilisable. Pour un collecteur de distribution d'oxygène OVD personnalisé, les informations suivantes sont généralement nécessaires :

• Plans ou croquis, incluant les emplacements des orifices, la géométrie des passages internes et les caractéristiques de montage
• Dimensions et tolérances pour toutes les interfaces critiques
• Types de connexion, normes de filetage et méthodes d'étanchéité pour les orifices d'entrée et de sortie
• Exigences de matériaux et toute spécification de finition de surface ou de nettoyage
• Conditions de fonctionnement : type de gaz, plage de température et plage de pression
• Quantité et si la pièce est un remplacement ponctuel ou un besoin récurrent

Si les plans ne sont pas disponibles, fournir la pièce existante pour mesure ou des photographies claires avec dimensions peut faciliter la rétro-ingénierie. Plus d'informations sont fournies en amont, moins d'hypothèses entrent dans le processus de production du nouveau collecteur de distribution d'oxygène OVD.

Pour les lecteurs qui examinent également des composants associés, la gamme plus large de pièces de brûleur OVD et les composants de torche doivent souvent être évalués parallèlement au collecteur.

Détails de spécification à documenter

Au-delà de la liste de base, quelques détails de spécification méritent d'être notés explicitement pour tout collecteur de distribution d'oxygène OVD personnalisé. Enregistrer l'exigence de finition de surface pour les faces d'étanchéité, le taux de fuite maximal admissible et la norme de nettoyage ou de compatibilité avec l'oxygène à appliquer permettra d'éliminer toute ambiguïté lors de la production.

Documenter les dimensions de référence utilisées pour la rétro-ingénierie est également utile. Si un futur collecteur de distribution d'oxygène OVD de remplacement est nécessaire, le jeu de plans antérieur devient le point de départ plutôt qu'un nouvel exercice de mesure.

Lorsque les collecteurs font partie d'un ensemble de chalumeau multicanal plus vaste, il est également utile de confirmer que le nombre et l'espacement des sorties du collecteur correspondent à la configuration actuelle du chalumeau. Les travaux connexes sur l'usinage des corps de brûleur OVD multicanal traitent de l'aspect correspondant de cette interface.

Questions à résoudre avant l'approbation du plan

Une brève revue avant l'approbation des plans peut prévenir la plupart des surprises en aval sur un collecteur de distribution d'oxygène OVD. Confirmez que le nombre de sorties correspond à la configuration actuelle du chalumeau ou du brûleur, que les normes de filetage côté entrée et côté sortie sont explicitement indiquées, et que tout port de capteur ou de purge est inclus dans le schéma des ports.

Il convient également de confirmer qui effectuera l'inspection finale et quels critères d'acceptation s'appliquent. Lorsque ces points sont réglés avant le début de l'usinage, l'étape de production tend à se dérouler sans délais de clarification.

Considérations sur les matériaux et la propreté en détail

Le service oxygène impose des exigences supplémentaires à tout composant dans le circuit de gaz. Le collecteur de distribution d'oxygène OVD n'est pas exempté de ces exigences simplement parce qu'il se trouve en amont du chalumeau. Les recommandations industrielles standard sur la conception des systèmes d'oxygène, telles que le guide EIGA sur les systèmes de canalisations d'oxygène, constituent une référence utile pour la compatibilité des matériaux, la propreté et les considérations de risque d'inflammation.

L'acier inoxydable reste la référence pour les passages en contact avec l'oxygène dans la plupart des installations OVD. La nuance exacte doit être conforme au plan et à la norme du site. Lorsque l'aluminium est utilisé sur des composants de montage ou structurels, il est généralement maintenu hors du trajet en contact avec l'oxygène, sauf si l'application le permet spécifiquement.

La propreté est importante car la contamination dans le trajet d'oxygène peut affecter la chimie du dépôt et, dans certaines circonstances, créer un problème de sécurité. L'inspection sur banc et les procédures de manipulation propre après usinage réduisent ce risque sur un collecteur de distribution d'oxygène OVD avant son installation.

Les étapes pratiques de propreté comprennent le bouchage de tous les orifices immédiatement après l'usinage, le stockage de la pièce dans un emballage propre et la réinspection des faces d'étanchéité juste avant l'installation. Ce sont des actions simples, mais elles préviennent le type de contamination qui est difficile à éliminer une fois le collecteur en service.

FAQ

Un collecteur de distribution d'oxygène OVD peut-il être fabriqué sans plans originaux ?

Oui, par rétro-ingénierie. La pièce existante est mesurée, les types de filetage et les surfaces d'étanchéité sont identifiés, et la géométrie interne est documentée dans la mesure du possible. Un plan est produit et examiné avant le début de l'usinage. Certaines caractéristiques internes peuvent nécessiter des hypothèses, qui doivent être clairement notées sur le plan.

Comment savoir si le matériau du collecteur est adapté au service oxygène ?

La pertinence du matériau dépend de la fonction du composant, de l'exposition à la température, de l'environnement chimique et des exigences d'ingénierie du système. Le service en oxygène présente des considérations spécifiques de compatibilité et de propreté. La décision relative au matériau pour un collecteur de distribution d'oxygène OVD doit être prise en fonction du plan et des exigences applicables du site et de l'équipement, et non uniquement par catégorie de matériau.

Que faut-il vérifier en premier si un nouveau collecteur fuit après installation ?

Inspectez le joint qui fuit spécifiquement : l'engagement du filetage, l'état de la surface d'étanchéité et si la méthode d'étanchéité correcte a été utilisée. Un contrôle d'étanchéité sur banc avant l'installation aurait permis de détecter la plupart des problèmes liés aux joints. Si le joint est correct et que la fuite persiste, le corps du collecteur ou un passage peut nécessiter une inspection.

Un collecteur de distribution d'oxygène OVD peut-il être modifié plutôt que remplacé ?

Dans certains cas, oui — par exemple, le changement d'un orifice ou l'ajout d'une caractéristique de montage. La modification exige la même rigueur de plan que la production nouvelle. La pertinence de la modification dépend du matériau, de la géométrie existante et des exigences de l'application. Elle est généralement évaluée au cas par cas.

Combien de temps prend généralement la production d'un collecteur sur mesure ?

Le délai de livraison dépend de l'existence de plans, de la nécessité d'une rétro-ingénierie, du matériau sélectionné et des étapes de finition et d'inspection. Une fois le plan approuvé, l'étape d'usinage elle-même est généralement la partie la plus courte du calendrier. Fournir des informations complètes dès le départ est le moyen le plus fiable de raccourcir le délai global.

Prochaine étape

Si vous évaluez un remplacement ou un nouveau collecteur de distribution d'oxygène OVD, le point de départ le plus utile est un plan ou un ensemble de dimensions mesurées avec les détails de connexion et les conditions de fonctionnement. Fournir ces éléments avec votre demande permet d'examiner les exigences d'usinage et la sélection des matériaux en fonction de votre application avant la production. Pour discuter d'un collecteur de distribution d'oxygène OVD spécifique, vous pouvez utiliser notre page de contact pour partager votre plan, vos dimensions et vos exigences pour examen et devis.
